Koppelingen verbinden slang en component, en een verkeerde keuze is een veelvoorkomende bron van lekkage. De keuze draait om drie dingen: hoe de slang wordt vastgezet, welke schroefdraad of steeknippel aan de componentzijde zit, en welke maat en materiaal passen bij de toepassing.
| Type | Werking | Geschikt voor |
|---|---|---|

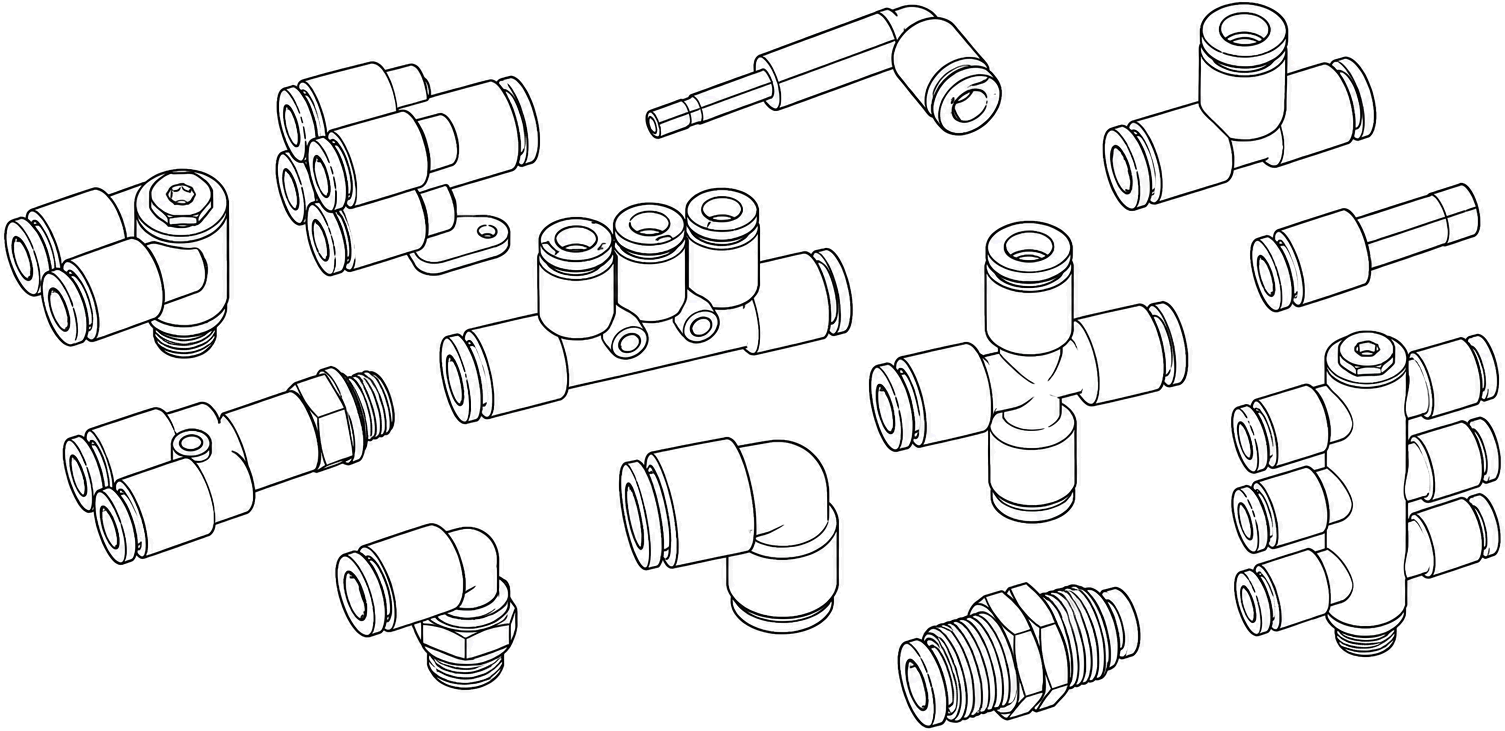

| Push-in (insteek) | Slang insteken, klemring houdt vast | Snel monteren, vaste verbindingen |
| Schroefkoppeling | Slang met wartel vastgeschroefd | Hogere druk, trillingen, zwaardere eisen |
| Snelkoppeling | Met een klik los te koppelen | Gereedschap en slangen die vaak loskoppelen |
Aan de kant van het component zit doorgaans een schroefdraad. In de pneumatiek zijn dat meestal de cilindrische G-draad (BSPP) en de conische R-draad (BSPT), in maten als G1/8, G1/4 en G3/8. Controleer welke draad en maat het component heeft, want G en R zijn niet zonder meer uitwisselbaar. Conische draad dicht af op de schroefdraad, terwijl cilindrische draad meestal afdicht met een afdichtring.
De slangzijde van de koppeling moet exact bij de buitendiameter van de slang passen, bijvoorbeeld 6 of 8 mm. Meer over de juiste maat leest u in welke slangdiameter u nodig heeft. Voor het materiaal kiest u kunststof voor standaard toepassingen, messing voor robuustheid en hogere druk, en RVS voor corrosieve of hygiënische omgevingen.
Push-in voor snel monteren en vaste verbindingen, een schroefkoppeling voor hogere druk en trillingen, en een snelkoppeling waar vaak wordt losgekoppeld.
G-draad (BSPP) is cilindrisch en dicht vaak met een ring af; R-draad (BSPT) is conisch en dicht op de draad af. Ze zijn niet zonder meer uitwisselbaar.
De slangzijde moet bij de buitendiameter van de slang passen (bijvoorbeeld 6 of 8 mm), en de draadzijde bij de aansluiting van het component.
Kunststof voor standaard toepassingen, messing voor robuustheid en hogere druk, RVS voor corrosieve of hygiënische omgevingen.
Vaak door een verkeerde draadsoort, een niet-passende slangmaat of een beschadigde afdichting. Controleer eerst die drie.
